通过OTDR测试夯实光纤基础

今天，在不断变化的电信世界里，光纤的部署更加深入，其大规模部署为5G和物联网应用奠定了基础。未来技术的前景依赖极其可靠的光纤基础，无论在数据中心、现场还是客户场所。要能够迅速识别和定位故障，通过正确的OTDR测试来验证光缆的完整性变得从未如此重要。

光纤链路安装或排障指南

在安装光缆或排障时，一次性正确地完成任务意味着需要可靠的测试设备和流程。 在鉴定光纤时，测试设备需要测量找到以下关键参数：

插损（IL）：光纤链路上出现的事件（如熔接或连接器）所导致的信号功率损失，单位为分贝（dB），它表示链路输出的功率与输入链路的功率之比。

光回损（ORL）：光纤上存在不连续引起反射，进而造成的信号功率损失，它表示被反射的功率与输入功率之比。

 光链路长度：第一个网络连接器和光纤链路末端之间的距离，包括不同的事件（连接器、熔接、宏弯等）。取决于所使用的测量设备，光纤长度既可以是点对点的，也可以通过分路器一直测量到ONT。

光纤的故障：光链路上的任何事件，它不满足特定测量通过诊断所需的阈值。 这些测量和故障检测都通过使用光时域反射仪（业界通常称为OTDR）进行。

 OTDR测试基础知识

什么是OTDR？ 光时域反射仪（OTDR）利用反射测量原理，将激光和检测器结合起来，用来鉴定光纤的特性。光时域反射仪向光纤的一侧发送激光脉冲。当脉冲沿光纤传输时，脉冲能量的一小部分从光纤上的一些点反射到检测器，这些点包括光纤链路上的连接器、复用器、熔接、分路器和其它器件。

OTDR曲线通过图形表示光纤所有器件的功率和距离。 OTDR结果在保存之后，可用作未来进行链路测试的参考。

什么时候使用OTDR？

OTDR是提供最精确和最完整的端到端链路验证所需的单个测试设备。与简单的光源和功率计测试方法不同，OTDR可以识别和定位任何可能影响网络性能的潜在故障、宏弯或中断。 OTDR测试术语

动态范围：从OTDR端口的背向散射级别下降到特定噪声级别OTDR所能分析的最大光损耗。 事件盲区：在出现菲涅耳反射后OTDR可以检测到另一事件的最小距离。换句话说，它是两个反射事件之间所需的最小光纤长度。

脉宽：激光器开启的时间。因为时间被转换成距离，所以脉冲宽度有一个长度。

OTDR需要具备哪些特点？

可靠、精准：今天，要确保光纤基础可以支持关键的5G和物联网服务，一流的规范至关重要。OTDR是保证光纤网络可靠性的重要投资。因此，OTDR测量本身需要高度可靠、准确。在当今不断发展的电信背景下，一流和值得信赖的性能一定会带来最佳的投资回报。低档的OTDR将面临更高的风险，并最终导致成本更高。

简单、易用：鉴于OTDR测试比较复杂，因此应该寻找自动的测试流程和结果分析方法。智能的诊断和直观的视觉显示可以帮助现场团队以最少的训练提升工作效率。 结实、紧凑：随着光纤部署变得越来越密集，OTDR在现场、数据中心内甚至在客户场所附近的使用将更加频繁。因此应该寻找设计考虑到实用性和结实耐用的OTDR。

产品推荐：

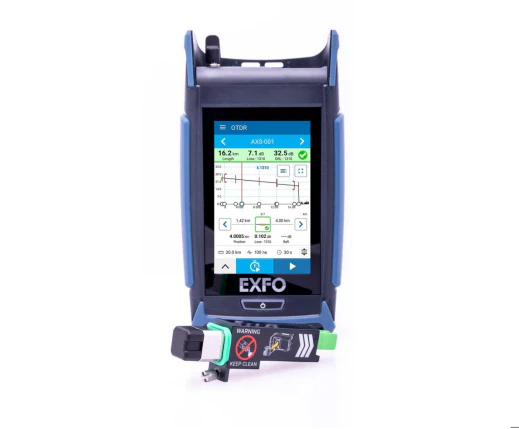

1.EXFO 掌上型光时域反射仪AXS-115

1.配置4英寸户外触摸屏，小巧便携，户外正常使用

2.配置超大容量电池，可连续工作10个小时以上

3.双波长1310、1550测试，动态范围32、30db，可实测线路80km以上

4.超短盲区，衰减盲区3.5m、事件盲区0.8m，这和平台式EXFO MAX和FTB系列的光时域反射仪基本一致，甚至高于某些型号，能够精准捕捉到各类故障。

5.提供图示化链路图，可轻松了解光纤链路情况

6.自动宏弯检测，其他光时域反射仪测不到的宏弯损耗，它可以

7.生成PDF报告，无需格外软件，轻松导出报告

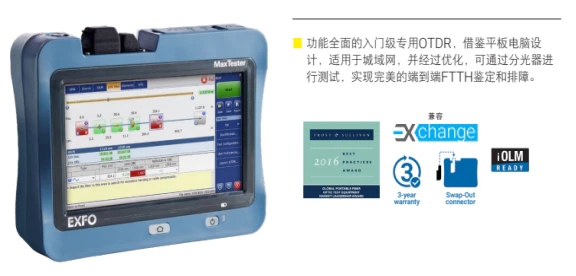

2.EXFO MAX700D系列光时域反射仪

EXFO MAX系列光时域反射仪一直是EXFO的主卖机型，目前新推出的型号分别为MAX715D/MAX720D和MAX730D,三款分别对应之前的715B、720C和730C。

MAX 700D系列标配了线性视图，它可以用线性的方式为每个波长显示图标，从而简化OTDR曲线结果的读取。该视图将从传统的单脉冲曲线上获取的数据点转换为反光、不反光或分光器图标。采用通过/未通过阈值，可更容易地在链路上精准确定故障位置。经过改进的线性视图可灵活地显示OTDR图表及其线性视图，而不需要来回切换以分析光纤链路。

EXFO MAX700D系列相对与700C系列标配了光功功能，可以直接测试光功，同为OTDR测试端口，端口融合了OTDR、光功和光源。功率范围为–60至23，可选择的波长 1310、1490、1550、1577、1625、1650、1490/1550、1490/1577完全满足日常光功测试需求。

EXFO MAX700D系列相比700C系列采用了采用Swap-Out（可替换）连接器，可在必要时替换，从而确保长时间地保持出色的性能，避免造成不必要的维修成本和停机。

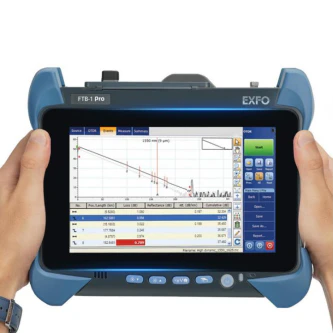

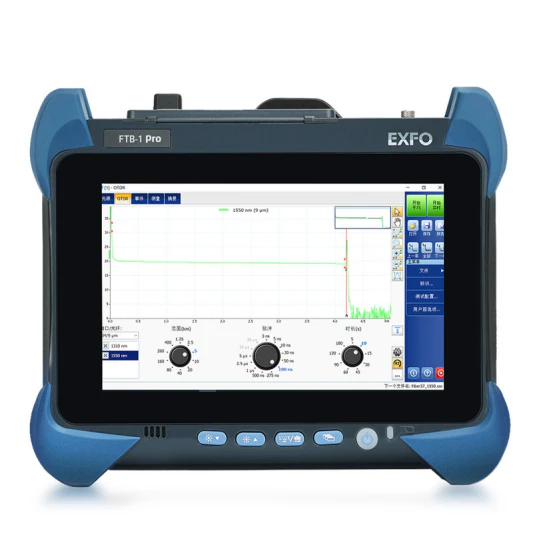

3.EXFO FTB-700系列光时域反射仪

首先FTB700系列也是平台加模块的组合，目前使用的是FTB-1V2- PRO平台，目前在售的有三款型号，分别是FTB-720D(36/35DB)、FTB-735C(42/41DB)、FTB-750C(46/46DB).三款上除了动态范围和盲区上有所不同皆配置了高分辨率超大触摸屏，搭配windows10系统，使用测试顺滑无卡顿，界面友好直观。

EXFO FTB700光时域反射仪拥有超高的测试精度和超短的衰减盲区和事件盲区，性能一直是行业中的佼佼者，很多普通的光时域仪在测试的时候无法达到精度要求，导致测试结果与实际线路情况大不相同。EXFO FTB700系列光时域反射仪衰减盲区最低可以达到2.5m，事件盲区最短可以达到0.5m。

青岛法特科技有限公司为国内EXFO一级代理，为您提供EXFO各类通信解决方案。
